Tugas Pendahuluan 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Gambar Rangkaian Simulasi

3. Video Simulasi

4. Prinsip Kerja

5. Link Download

1. Kondisi [Kembali]

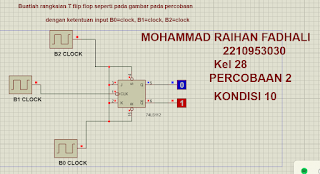

Buatlah rangkaian T flip flop seperti pada gambar pada percobaan dengan ketentuan input B0=clock, B1=clock, B2=clock

2. Gambar Rangkaian Simulasi [Kembali]

3. Video Simulasi [Kembali]

4. Prinsip Kerja [Kembali]

Pada rangkaian percobaan di atas terdapat T flip flop, dimana T flip flop ini merupakan bentuk sederhana dari J-K flip flop, makanya dibuat menggunakan J-K flip flop dan input dari kaki J dan K dihubungkan menjadi 1.

    Pada rangkaian, input R-S akan aktif jika berlogika 0 atau active low.  Input S dihubungkan dari B1= clock, sedangkan input R dihubungkan dari ke B0 = clock. Input J-K dihubungkan menjadi satu ke  B0 dan B1 agar terhubung ke rangkaian dan B2 yang merupakan clock dihubungkan ke kaki CLK.

    Pada percobaan 2 kondisi 10,Semua input menggunakan komponen clock dan akan terjadi perubahan nilai pada output Q sedangkan output Q' tidak berubah.

5. Link Download [Kembali]

HTML klik disini

Rangkaian  klik disini

Video Rangkaian  klik disini

Datasheet T flip-flop klik disini

Datasheet Logicprobe klik disini

Datasheet Switch klik disini
