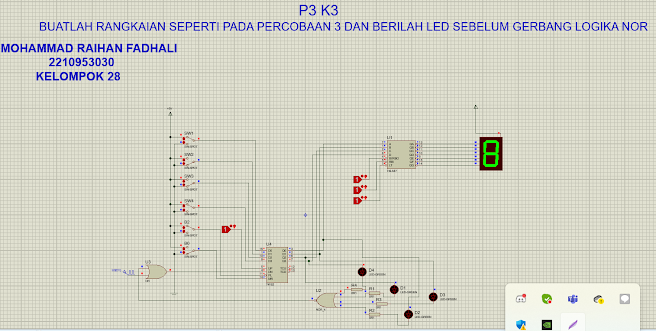

Pada percobaan ini, rangkaian disusun sesuai dengan modul yang melibatkan dua IC, yaitu IC 74192 dan IC decoder 74LS47, serta beberapa komponen lain seperti gerbang OR dua input, gerbang NOR empat input, seven-segment common anode, enam saklar SPDT (SW1-SW4 dihubungkan ke kaki D0 sampai D3, SW5 ke kaki Parallel Load, dan SW6 ke kaki Master Reset), serta empat status logika.
Kaki D0 hingga D3 digunakan untuk memasukkan nilai yang akan dihitung, di mana D3 berfungsi sebagai MSB dan D0 sebagai LSB. Input UP diberi logika 1, sedangkan input DOWN menerima sinyal clock untuk menghitung mundur hingga mencapai 0. Kaki Parallel Load (PL) diaktifkan dengan logika rendah untuk memulai proses penghitung. Master Reset (MR) digunakan untuk mereset keluaran ke nol. Keluaran Q0 hingga Q3 dari IC 74192 terhubung ke kaki A-D IC 74LS47. Input RBO berfungsi untuk menghidupkan atau mematikan seven-segment, RBI untuk menahan sinyal input (disable input), dan LT (lamp test) untuk menguji apakah LED pada seven-segment menyala. Ketiga input ini (RBO, RBI, dan LT) beroperasi dalam kondisi aktif rendah, sehingga perlu diberikan logika 1 agar seven-segment dapat menampilkan output yang sesuai.
Jika logika 1 diberikan pada D0-D3, maka counter akan menghitung mundur dari angka 15. Untuk mengaktifkan counter, PL harus diaktifkan dengan logika 0 dan kemudian dikembalikan ke logika 1. Counter kemudian akan menghitung mundur dari 9 hingga 0. Saat mencapai 0, keluaran dari Q0-Q3 adalah 0, yang kemudian masuk ke input NOR menghasilkan output 1 (not or = genap --> 1). Sebelum sinyal ini dimasukkan ke input NOR, LED harus dipasang pada seluruh kakinya. Output 1 ini kemudian masuk ke input gerbang OR, sementara kaki kedua gerbang OR dihubungkan dengan clock. Dengan demikian, outputnya akan tetap 1 dan tidak memberikan sinyal clock lagi ke input DOWN, menyebabkan counter berhenti pada angka 0.
